1.나사 터미널 커패시터 소개
커패시터는 필요에 따라 전기 에너지를 저장하고 방출하도록 설계된 전기 및 전자 시스템의 기본 구성 요소입니다. 오디오 회로의 잡음 필터링부터 전원 공급 장치의 전압 안정화까지 광범위한 응용 분야에 사용됩니다. 커패시터는 일시적으로 전하를 유지함으로써 변동을 완화하고 역률을 개선하며 민감한 부품의 안정적인 작동을 보장합니다.
다양한 종류의 커패시터 중에서 스크류 터미널 커패시터 까다로운 응용 분야에서 뛰어난 성능을 발휘합니다. 이 커패시터는 나사식 단자로 설계되어 나사나 볼트로 단단히 고정할 수 있습니다. 이 견고한 연결 방법을 사용하면 방사형 또는 스냅인 커패시터와 같은 다른 유형에 비해 더 높은 전류 레벨을 처리하고 열악한 환경에서 더 안정적으로 작동할 수 있습니다.
스크류 터미널 커패시터를 독특하게 만드는 것은 전기적 성능뿐만 아니라 기계적 내구성입니다. 이들 설계는 강력하고 안정적인 연결을 보장하며, 이는 진동, 온도 변화 및 높은 전류가 일반적인 산업 및 고전력 시스템에 매우 중요합니다.
스크류 터미널 커패시터 사용의 장점
고전류 처리: 나사 단자 설계를 통해 더 큰 도체 크기와 더 낮은 접촉 저항을 허용하므로 이러한 커패시터는 높은 리플 전류와 큰 에너지 저장 요구 사항이 있는 응용 분야에 매우 적합합니다.
안전한 기계적 연결: 밀어넣거나 납땜한 단자와 달리 나사 단자는 더욱 안전하고 진동에 강한 연결을 제공하여 전기적 오류의 위험을 줄입니다.
설치 및 유지 관리 용이성: 이 커패시터는 현장에서 쉽게 교체할 수 있으므로 가동 중지 시간을 최소화해야 하는 시스템에 선호됩니다.
더 큰 정전 용량 및 정격 전압 지원: 나사 단자 커패시터는 일반적으로 수백에서 수천 마이크로 패럿, 최대 수백 볼트에 이르는 높은 정전 용량 값과 정격 전압이 필요한 애플리케이션에 사용됩니다.
이러한 장점으로 인해 나사 단자 커패시터는 산업용 전원 공급 장치, 인버터, 무정전 전원 공급 장치(UPS) 및 기타 여러 고전력 전자 응용 분야에 널리 사용됩니다. 신뢰성, 사용 용이성 및 스트레스에 따른 성능은 현대 전기 공학에서 없어서는 안 될 요소입니다.
2. 나사식 터미널 커패시터의 종류
스크류 터미널 커패시터는 다양한 유형으로 제공되며 각 유형은 특정 전기 및 기계적 요구 사항에 맞게 조정됩니다. 가장 일반적인 두 가지 유형은 알루미늄 전해 나사 단자 커패시터와 필름 나사 단자 커패시터입니다. 둘 다 전력 전자 분야에 널리 사용되지만 구성, 성능 및 응용 분야 적합성이 크게 다릅니다.
알루미늄 전해 나사 단자 커패시터
구성 및 특성
알루미늄 전해 커패시터는 액체 또는 고체 전해질로 분리된 알루미늄 호일 양극과 음극을 사용합니다. 유전체는 양극의 산화물 층으로 형성되며, 전해질은 음극의 전도성 매체로 작용합니다. 어셈블리는 전기 연결을 위한 나사 단자가 있는 밀봉된 알루미늄 캔에 들어 있습니다.
이러한 커패시터는 극성이 있으므로 극성에 따라 올바른 방향으로 설치해야 합니다.
장점:
상대적으로 작은 크기에 높은 정전용량 값 제공
대규모 에너지 저장을 위한 비용 효율적인 솔루션
높은 리플 전류를 잘 처리함
단점:
필름 커패시터보다 높은 등가 직렬 저항(ESR)
특히 고온이나 지속적인 리플 스트레스 하에서 수명 단축
제한된 주파수 성능 및 안정성
일반적인 응용 분야:
전력 인버터의 DC 링크 커패시터
스위칭 전원 공급 장치의 출력 필터링
산업용 전력 시스템의 대량 에너지 저장
필름 나사식 터미널 커패시터
구성 및 특성
필름 커패시터는 얇은 플라스틱 필름을 유전체(종종 폴리프로필렌 또는 폴리에스테르)로 사용하고 금속층이나 호일 전극을 사용합니다. 이러한 커패시터는 일반적으로 무극성이며 전해 커패시터보다 물리적 크기가 더 큽니다.
이 제품은 매우 낮은 ESR 및 ESL을 제공하므로 고주파수 및 고효율 애플리케이션에 이상적입니다.
장점:
매우 낮은 ESR 및 높은 리플 전류 성능
시간이 지나도 안정적인 전기적 성능으로 긴 서비스 수명
탁월한 열 및 전압 안정성
단점:
비슷한 전압 정격의 전해 콘덴서에 비해 크기가 더 큽니다.
일반적으로 비용이 더 높음
특정 볼륨에 대한 더 낮은 최대 커패시턴스 값
일반적인 응용 분야:
공진 변환기 및 스너버 회로
펄스 및 방전 애플리케이션
고주파 스위칭 회로 및 필터 뱅크

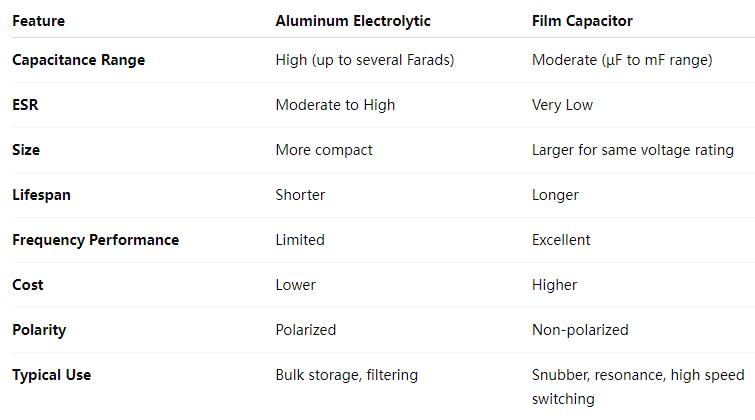

비교: 알루미늄 전해와 필름 커패시터
각 유형에는 장점과 한계가 있습니다. 알루미늄 전해 나사 단자 커패시터는 적당한 가격으로 높은 정전 용량이 필요한 애플리케이션에 더 적합한 반면, 필름 나사 단자 커패시터는 낮은 ESR, 긴 수명 및 고주파 성능이 중요한 환경에 탁월합니다.
3. 주요 매개변수 및 사양
어떤 응용 분야에든 나사 단자 커패시터를 선택할 때는 적합성을 결정하는 주요 전기적, 물리적 매개변수를 이해하는 것이 중요합니다. 이러한 사양은 다양한 작동 조건에서 커패시터의 성능, 신뢰성 및 수명에 직접적인 영향을 미칩니다.
정전 용량 및 공차
마이크로패럿(μF) 단위로 측정되는 정전용량은 커패시터가 저장할 수 있는 전하량을 나타냅니다. 스크류 터미널 커패시터는 일반적으로 수백에서 수천 마이크로패럿에 이르는 높은 정전용량 값이 필요한 애플리케이션에 사용됩니다.
허용 오차는 실제 정전 용량이 명시된 값과 얼마나 다를 수 있는지를 나타냅니다. 알루미늄 전해 커패시터의 일반적인 공차 범위는 ±10% ~ ±20%인 반면, 필름 커패시터는 애플리케이션에 따라 더 엄격한 공차를 제공할 수 있습니다.
전압 정격
전압 정격은 손상을 일으키지 않고 커패시터 전체에 적용할 수 있는 최대 연속 전압을 지정합니다. 나사식 터미널 커패시터는 유형과 구조에 따라 50V에서 최대 600V DC 이상의 전압 정격을 갖는 경우가 많습니다. 안전과 수명을 보장하려면 항상 애플리케이션에서 예상되는 피크 전압보다 높은 정격 전압을 가진 커패시터를 선택하십시오.
ESR(등가 직렬 저항)
등가 직렬 저항(ESR)은 커패시터 내의 내부 저항을 측정한 것입니다. 낮은 ESR 값은 열 발생이 적고 효율이 높으며 고주파 신호 또는 리플 전류를 더 잘 처리할 수 있기 때문에 선호됩니다.
필름 커패시터는 일반적으로 알루미늄 전해질보다 ESR이 훨씬 낮기 때문에 고주파 또는 저손실 애플리케이션에 적합합니다. 그러나 많은 최신 전해 나사 단자 커패시터는 점점 더 까다로워지는 요구 사항을 충족하기 위해 향상된 ESR 특성으로 설계되었습니다.
리플 전류
리플 전류는 커패시터를 통해 흐르는 전류의 AC 성분으로, 일반적으로 DC 전압에 중첩됩니다. 과도한 리플 전류는 내부 가열을 유발하고 커패시터의 수명을 크게 단축시킬 수 있습니다.
나사 단자 커패시터는 높은 리플 전류를 처리하도록 설계되었으므로 전원 공급 장치, 인버터 및 산업 장비에 이상적입니다. 리플 전류 정격은 일반적으로 특정 주파수와 온도에서 지정되며 두 가지 모두 성능에 영향을 미칠 수 있습니다.
작동 온도 범위
온도는 커패시터 성능과 내구성에 중요한 역할을 합니다. 나사 단자 커패시터의 작동 온도 범위는 일반적으로 –40°C ~ 85°C 또는 105°C이며 일부 고급형 유형은 최대 125°C까지 정격됩니다.
온도가 높을수록 알루미늄 전해질의 전해질 증발이 가속화되어 시간이 지남에 따라 정전 용량이 감소하고 ESR이 증가합니다. 반면에 필름 커패시터는 일반적으로 높은 온도에서 더 나은 열 안정성과 더 긴 서비스 수명을 나타냅니다.
수명과 신뢰성
나사 단자 커패시터의 예상 수명은 일반적으로 지정된 온도 및 리플 전류에서 시간으로 표시되며, 85°C 또는 105°C에서 2,000~10,000시간인 경우가 많습니다. 수명은 작동 온도가 10°C 감소할 때마다 두 배로 늘어나므로 더 낮은 온도에서 작동하면 서비스 수명이 크게 연장될 수 있습니다.
신뢰성은 애플리케이션의 전기적 스트레스, 열 순환 및 환경 조건의 영향을 받습니다. 필름 커패시터는 우수한 수명과 신뢰성을 제공하는 경향이 있는 반면, 알루미늄 전해액은 원하는 서비스 수명을 달성하기 위해 작동 조건을 더욱 신중하게 고려해야 합니다.
4. 나사 단자 커패시터의 응용
스크류 터미널 커패시터는 높은 전류, 전압 및 기계적 안정성이 요구되는 전기 시스템에 널리 사용됩니다. 견고한 설계와 우수한 전기적 특성으로 인해 다양한 산업 및 상업용 응용 분야에 이상적입니다. 다음은 나사 터미널 커패시터의 가장 일반적인 용도 중 일부입니다.
전원 공급 장치
선형 및 스위칭 전원 공급 장치 모두에서 나사 단자 커패시터는 에너지 저장 및 필터링을 위한 핵심 구성 요소 역할을 합니다. 이는 전압 변동을 완화하고 DC 출력의 리플을 줄여 깨끗하고 안정적인 전력 공급을 보장합니다. 높은 정전 용량과 리플 전류 성능으로 인해 대규모 전력 변환 시스템에 사용하기에 적합합니다.
인버터
DC 전력을 AC로 변환하는 인버터는 커패시터를 사용하여 DC 링크를 안정화하고 스위칭 중 에너지 흐름을 관리합니다. 스크류 터미널 커패시터는 전압 스파이크를 줄이고 높은 리플 전류를 흡수하기 위해 인버터의 DC 버스 측에 자주 사용됩니다. 이는 태양광, 풍력 인버터, 모터 드라이브 등 재생 에너지 시스템에서 특히 중요합니다.
무정전 전원 공급 장치(UPS)
스크류 터미널 커패시터는 에너지를 저장하고 유틸리티 전원과 배터리 백업 간 전환 중에 전압 안정성을 유지하는 데 도움을 줌으로써 UPS 시스템에서 중요한 역할을 합니다. 높은 리플 전류를 처리하고 빠른 충전/방전 주기를 제공하는 능력은 단기 정전 시 에너지를 버퍼링하는 데 이상적입니다.
주파수 변환기
주파수 변환기는 특수 장비 또는 가변 속도 모터의 AC 전원 주파수를 변경하는 데 사용됩니다. 이러한 시스템의 커패시터는 전압 조정 및 고조파 필터링을 지원합니다. 스크류 터미널 커패시터는 고주파수 스위칭 및 열 스트레스에 직면하여 내구성과 일관된 성능을 위해 선택됩니다.
용접 장비
용접 장비의 커패시터는 빠르고 높은 에너지 펄스를 처리할 수 있어야 합니다. 스크류 터미널 커패시터는 높은 서지 전류 정격, 긴 서비스 수명, 강렬한 열 및 전기적 스트레스를 처리할 수 있는 능력으로 인해 이 분야에서 선호됩니다.
산업용 전자제품
공장 자동화, 로봇 공학 및 기타 산업용 전자 장치에서 나사 단자 커패시터는 모터 컨트롤러, 전력 변환기 및 에너지 저장 모듈에 사용됩니다. 지속적인 작동에 대한 신뢰성과 진동 및 열악한 환경에 대한 저항성은 이러한 응용 분야에 매우 적합합니다.
오디오 장비
고급 오디오 시스템은 일관된 전압 레일을 유지하고 소음을 필터링하기 위해 전력 증폭기에 나사 터미널 커패시터를 사용하는 경우가 많습니다. 특히 필름 나사 단자 커패시터는 낮은 ESR과 최소한의 신호 왜곡으로 인해 오디오 애플리케이션에서 높이 평가됩니다.
자동차 애플리케이션
현대 자동차, 특히 전기 자동차 및 하이브리드 전기 자동차(EV 및 HEV)에는 온보드 충전기, DC-DC 컨버터, 전기 모터 컨트롤러와 같은 전력 전자 시스템에 견고한 커패시터가 필요합니다. 스크류 터미널 커패시터는 자동차 환경에서 일반적으로 발생하는 고온, 진동 및 전류 요구를 견딜 수 있는 능력을 고려하여 선택됩니다.
5. 적합한 나사식 터미널 커패시터 선택
전력 전자 시스템의 신뢰성과 성능을 보장하려면 적절한 나사 단자 커패시터를 선택하는 것이 중요합니다. 이러한 커패시터는 인버터, 산업 장비, 전원 공급 장치 등 까다로운 애플리케이션에 자주 사용되기 때문에 잘못된 유형을 선택하면 비효율성, 조기 고장 또는 심지어 시스템 손상이 발생할 수 있습니다. 선택 과정은 해당 응용 분야의 전기 및 환경 요구 사항을 주의 깊게 평가하여 이루어져야 합니다.
신청 요구 사항에 대한 고려 사항
전압 및 정전 용량 요구 사항
커패시터 선택의 첫 번째 단계는 회로의 전압 및 커패시턴스 요구 사항을 식별하는 것입니다. 커패시터의 정격 전압은 애플리케이션에서 경험하게 될 최대 전압보다 높아야 하며 일반적으로 안전 마진으로 최소 20~30% 정도 높아야 합니다. 필요한 커패시턴스는 스무딩, 필터링, 에너지 저장 등 커패시터의 기능에 따라 달라집니다.
리플 전류 and ESR Considerations
스크류 터미널 커패시터는 특히 전력 변환 및 모터 드라이브 애플리케이션에서 상당한 리플 전류에 노출되는 경우가 많습니다. 따라서 과도한 발열 없이 예상 수준을 처리할 수 있도록 커패시터의 리플 전류 정격을 확인하는 것이 중요합니다.
마찬가지로 중요한 것은 등가 직렬 저항(ESR)입니다. ESR이 낮을수록 전력 손실과 발열이 줄어듭니다. 알루미늄 전해 커패시터는 일반적으로 필름 커패시터보다 ESR이 높지만 ESR이 낮은 변형을 선택하면 효율성과 열 안정성이 향상될 수 있습니다.
온도 요구 사항
커패시터는 시스템의 주변 온도와 내부 온도 내에서 안정적으로 작동해야 합니다. 애플리케이션에 온도 상승이 포함되는 경우(예: 밀봉된 전원 공급 장치 내부 또는 엔진실 내부) 그에 따라 커패시터의 정격을 지정해야 합니다. 많은 나사 단자 커패시터는 최대 85°C 또는 105°C의 온도 정격을 가지며 일부 특수 모델은 125°C 이상을 처리합니다.
크기 및 장착
전기적 성능이 중요하지만 기계적 고려사항도 간과해서는 안 됩니다. 나사 단자 커패시터는 다양한 캔 크기와 단자 구성으로 제공됩니다. 선택한 구성 요소가 사용 가능한 공간 및 장착 하드웨어에 맞는지 확인하십시오. 단자에 응력이 가해지는 것을 방지하고 열 방출을 원활하게 하려면 올바른 장착이 필수적입니다.
진동이나 기계적 응력이 심한 환경에서는 커패시터를 고정하고 단자 피로를 방지하기 위해 추가 장착 브래킷이나 클램프가 필요할 수 있습니다.
기대 수명
커패시터의 예상 수명은 일반적으로 특정 온도 및 리플 전류에서 몇 시간 단위로 제공됩니다. 예를 들어, 일반적인 등급은 "105°C에서 2,000시간"일 수 있습니다. 그러나 커패시터 수명은 온도가 10°C 감소할 때마다 대략 두 배로 늘어납니다. 따라서 서늘한 환경에서는 실제 서비스 수명이 훨씬 더 길어질 수 있습니다.
장치의 의도된 작동 기간과 일치하거나 초과하는 정격 수명을 가진 커패시터를 선택하십시오. 중요한 시스템이나 지속적인 작업 애플리케이션의 경우 장기적인 신뢰성을 보장하기 위해 수명을 과도하게 지정하는 것이 좋습니다.
비용 고려 사항
비용은 항상 중요한 요소이기는 하지만 성능, 안정성, 총 소유 비용과도 비교하여 평가해야 합니다. 예를 들어 필름 나사 단자 커패시터는 알루미늄 전해질보다 비싸지만 수명이 길고 ESR이 낮으며 열 성능이 향상되어 시스템 수명 기간 동안 유지 관리 및 가동 중지 시간 비용이 줄어듭니다.
최소 요구 사항을 충족하는 가장 저렴한 구성 요소를 선택하지 마십시오. 대신 특히 미션 크리티컬 또는 고성능 시스템에서 장기적인 가치에 집중하세요.
6.나사 단자 콘덴서의 미래 동향
최신 전력 전자 장치의 요구가 계속해서 발전함에 따라 나사 단자 커패시터도 상당한 발전을 겪고 있습니다. 엔지니어와 제조업체는 차세대 시스템의 요구 사항을 충족하기 위해 성능, 신뢰성 및 설계 효율성의 경계를 넓히고 있습니다. 나사 터미널 커패시터의 미래를 형성하는 가장 중요한 추세는 다음과 같습니다.
- 재료 및 기술의 발전
유전체 재료, 전해질 및 내부 구성 방법의 혁신으로 나사 단자 커패시터의 성능 특성이 향상되고 있습니다. 알루미늄 전해 커패시터의 경우 전해질 화학 및 전극 포일의 개발로 ESR(등가 직렬 저항)이 낮아지고 열 안정성이 향상되었습니다.
반면에 필름 커패시터는 내전압 성능을 높이고 수명을 늘리는 향상된 폴리머 필름과 금속화 기술의 이점을 누리고 있습니다. 이러한 소재 개선은 전기 자동차(EV) 파워트레인 및 고효율 산업용 드라이브와 같은 까다로운 응용 분야에서 더 높은 신뢰성과 더 나은 성능으로 직접적으로 이어집니다.
- 소형화 및 전력 밀도 증가
모든 전자 부품의 주요 추세 중 하나는 소형화입니다. 나사 단자 커패시터도 예외는 아닙니다. 엔지니어들은 더 작고 컴팩트한 패키지에 더 많은 정전 용량 및 전압 처리 기능을 담기 위해 노력하고 있습니다. 이는 항공우주 시스템, 재생 에너지 인버터, 휴대용 산업 장비 등 공간이 제한되어 있지만 성능이 저하될 수 없는 애플리케이션에 특히 중요합니다.
더 나은 내부 아키텍처와 재료 최적화를 통해 제조업체는 이제 에너지 밀도가 더 높은 나사 단자 커패시터를 생산하여 시스템을 더 작고 가벼우며 더 효율적으로 만들 수 있습니다.
- 더 높은 온도 등급
현대 전자 시스템은 하이브리드 차량의 후드 아래, 산업 기계 근처, 밀폐된 전력 전자 시스템 내부 등 점점 더 가혹한 환경에서 작동하고 있습니다. 이러한 과제를 해결하기 위해 최신 나사 단자 커패시터는 종종 105°C 또는 심지어 125°C를 초과하는 더 높은 작동 온도를 견딜 수 있도록 설계되고 있습니다.
고온 내성은 신뢰성을 향상시키고 특히 열적으로 까다로운 환경에서 서비스 수명을 연장합니다. 이러한 추세는 재생 에너지, 자동차 전기화, 고성능 컴퓨팅 전력 시스템과 같은 분야에서 특히 중요합니다.
7.결론
나사 단자 커패시터는 현대 전력 전자 장치에서 중요한 역할을 하며 높은 정전 용량, 견고한 구조 및 신뢰할 수 있는 전기 성능의 조합을 제공합니다. 스레드형 단자 설계는 높은 리플 전류와 기계적 응력을 처리할 수 있는 안전한 연결을 제공하므로 까다로운 산업 및 상업용 애플리케이션에 이상적입니다.
이 기사 전체에서 우리는 고유한 구조, 다양한 유형(알루미늄 전해 및 필름), 성능을 정의하는 주요 매개변수를 포함하여 나사 단자 커패시터의 기본 사항을 살펴보았습니다. 또한 전원 공급 장치, UPS 장치, 인버터, 오디오 및 자동차 전자 장치와 같은 시스템에서 널리 사용되는 것을 조사했습니다.
나사 단자 커패시터를 선택할 때 엔지니어는 애플리케이션과의 호환성을 보장하기 위해 정전 용량, 정격 전압, ESR, 리플 전류, 작동 온도 및 수명과 같은 요소를 고려해야 합니다. 전력 전자 장치가 계속 발전함에 따라 이러한 커패시터도 재료 혁신, 소형화 및 열 성능의 이점을 활용하여 발전하고 있습니다.
효율성, 신뢰성 및 수명이 가장 중요한 세상에서 나사 단자 커패시터는 고전력 회로 설계의 초석으로 남아 있습니다. 중공업 시스템이든 정밀 전자 제품이든 상관없이 시스템을 원활하게 실행하는 데 필요한 성능과 내구성을 제공합니다.
